高分辨光学无损检测仪器

来源:本站 浏览量:

03-12

2024

产品简介

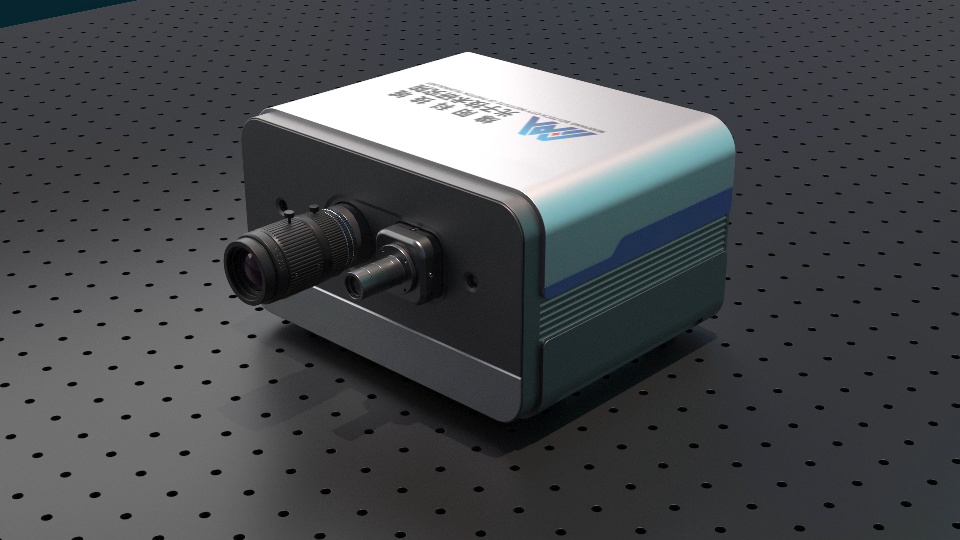

基于激光剪切散斑干涉技术的高精度全场应变测量 系统,采用原位非接触方式获取物体表面微小形变信息,实现亚微米级形变的半定量测量,适用于多种材料缺陷无损检测、结构应力分析和健康评估。


技术参数

系统构成高空间分辨测量头 /高时间分辨测量头 /控制箱 /双波段激光光源
相机分辨率
2848× 2848(约 8MP)
采集帧率 >160fps
处理(解算)帧率>40fps(相位实时解算)
时间分辨率标准型 ms级;动态型 ns级
测量灵敏度形变识别灵敏度<0.5μm;应变灵敏度<4×10
镜头焦焦距距 2200mmmm;MTF>0.3@ 182.5lp/mm;远心度<0.4°;畸变<0.2%
剪切方向双向(X/Y)
视场φ100mm ~ φ600mm
激光波长 /功率100mW@ 532nm +100mW@ 639nm(双波段连续激光)
激光输出方式光纤输出(FC/APC接口)
供电100~240VAC;控制箱额定功率 1500W
可检缺陷复合材料内部夹杂、分层、孔洞等缺陷单次检测区域
单次检测区域>600mm × 600mm
单次检测时间<30s
连续运行7× 24h
配套软件专业分析软件,多种测量模式
